Regulator ciągu kominowego RCO-80/100

Regulator ciągu kominowego DARCO RCO-80/100

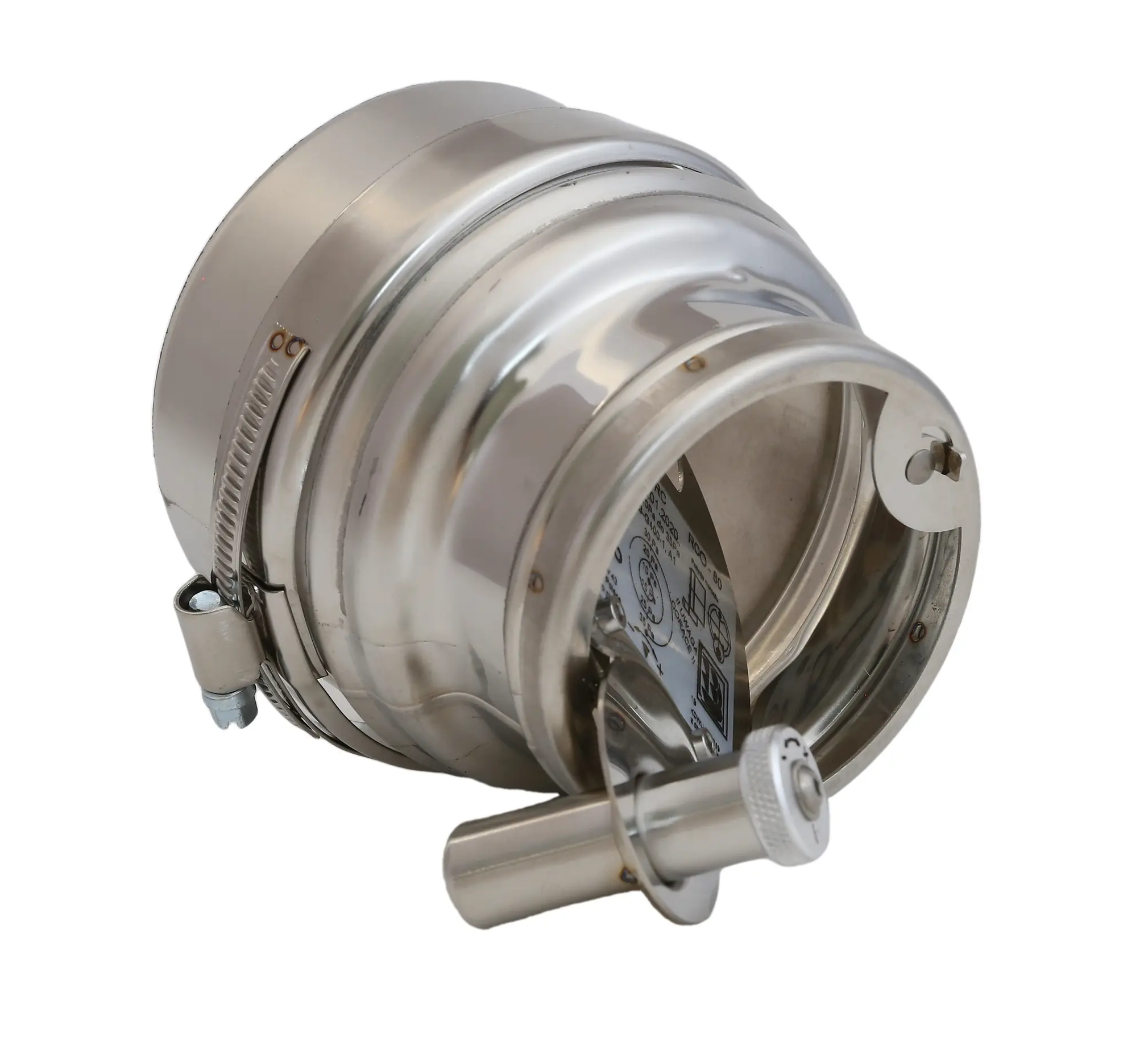

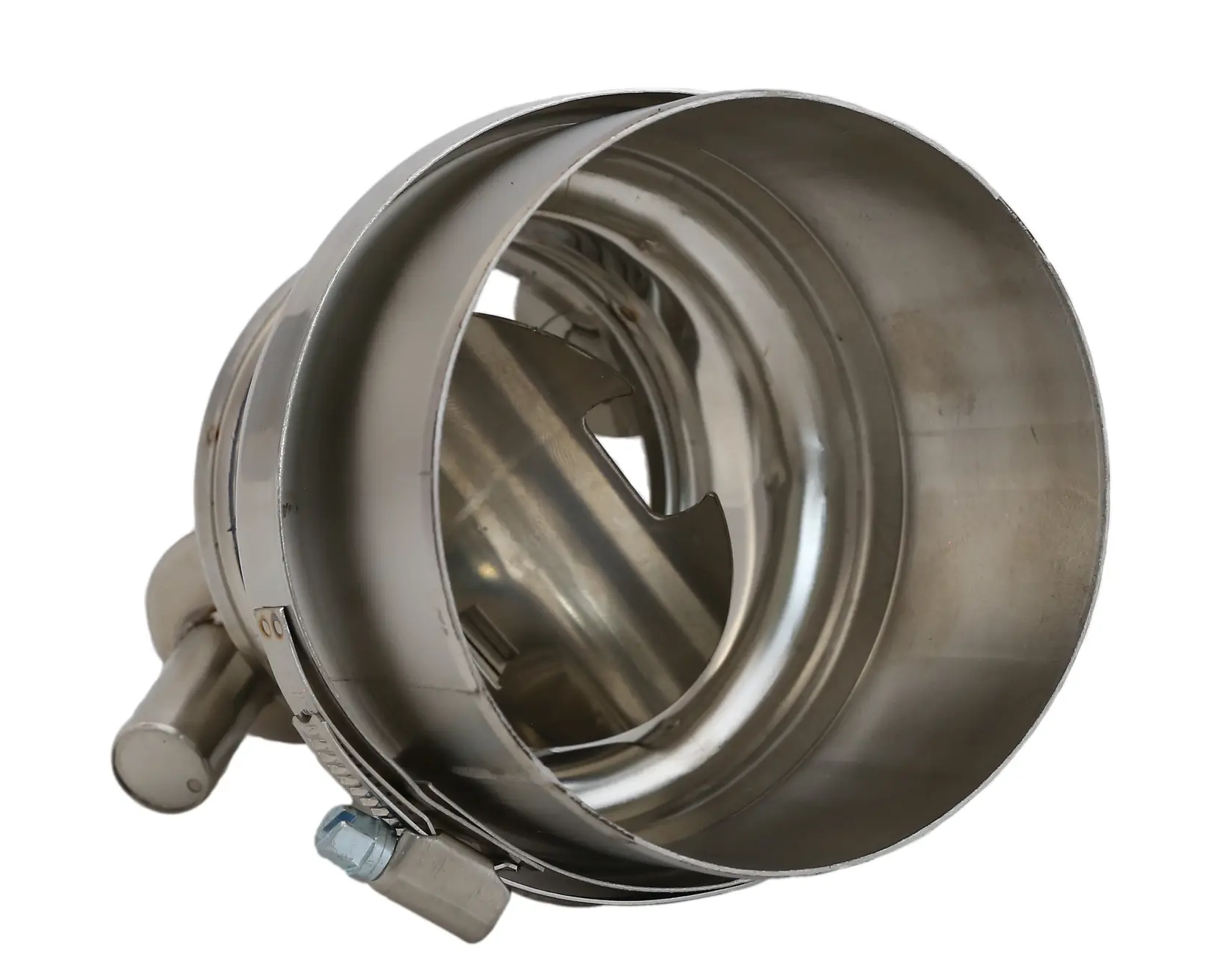

Regulator ciągu kominowego RCO-80/100 firmy DARCO wykonany z blachy kwasoodpornej 1.4301 to element instalacji spalinowej przeznaczony do ograniczania nadmiernego podciśnienia w przewodzie kominowym. Stosowany jest w instalacjach z piecami, kominkami oraz kotłami na pellet i drewno, w których występuje zbyt silny ciąg kominowy powodujący niestabilną pracę urządzenia grzewczego.

Nadmierny ciąg w kominie może prowadzić do zbyt szybkiego spalania paliwa, zwiększonego zużycia pelletu lub drewna oraz trudności w stabilnym ustawieniu mocy urządzenia. Regulator ciągu pozwala ustabilizować warunki pracy instalacji poprzez automatyczne ograniczenie nadmiernego podciśnienia w przewodzie kominowym.

Model RCO-80/100 przeznaczony jest do instalacji, w których regulator o średnicy 80 mm montowany jest w przewodzie spalinowym o średnicy 100 mm. Zintegrowana redukcja umożliwia łatwy montaż regulatora w większym przewodzie kominowym.

Jak działa regulator ciągu kominowego DARCO?

Zasada działania regulatora ciągu

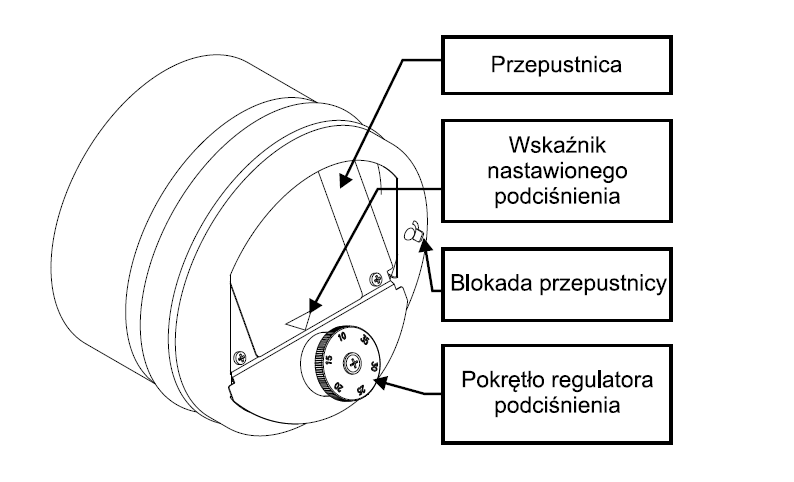

Regulator wyposażony jest w wyważoną przepustnicę. W momencie gdy w przewodzie kominowym pojawi się zbyt duże podciśnienie, przepustnica automatycznie się otwiera i doprowadza powietrze do przewodu kominowego. Powoduje to częściowe schłodzenie spalin oraz zwiększenie oporów przepływu, dzięki czemu ciąg kominowy zostaje ograniczony do ustawionej wartości.

Zmiana nastawy odbywa się za pomocą pokrętła regulacyjnego zmieniającego wyważenie przepustnicy. Zakres regulacji wynosi 10–35 Pa. Pokrętło posiada oznaczenia „+” i „−”, a kolejne pół obrotu zwiększa ustawione podciśnienie o około 5 Pa.

Zastosowanie regulatora ciągu

Regulator ciągu kominowego stosuje się w instalacjach, w których podciśnienie w przewodzie kominowym jest zbyt wysokie. Może to występować m.in. w przypadku wysokich kominów, przewodów o zbyt dużym przekroju lub przy chwilowych zmianach warunków atmosferycznych, np. podczas silnych podmuchów wiatru.

Zastosowanie regulatora pozwala ustabilizować pracę instalacji grzewczej oraz ograniczyć negatywny wpływ nadmiernego ciągu kominowego na proces spalania.

Objawy zbyt dużego ciągu kominowego

Zbyt duży ciąg kominowy może powodować nieprawidłową pracę urządzeń grzewczych oraz zwiększone zużycie paliwa. W wielu instalacjach problem ten pojawia się szczególnie przy wysokich kominach lub dużym przekroju przewodu kominowego.

• zbyt szybkie spalanie pelletu lub drewna
• trudność w ustawieniu stabilnej mocy urządzenia
• nadmierne nagrzewanie przewodu spalinowego
• głośniejsza praca instalacji spalinowej
• wahania pracy pieca lub kominka przy zmianach pogody

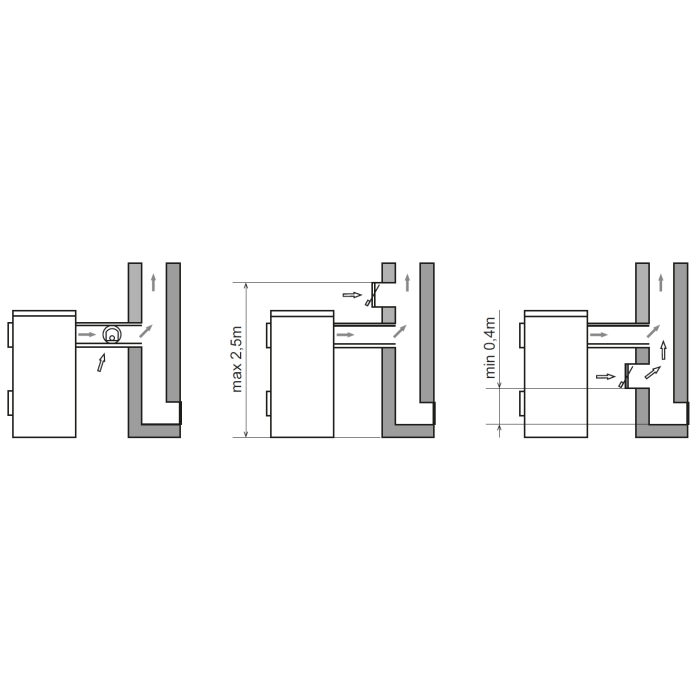

Montaż regulatora

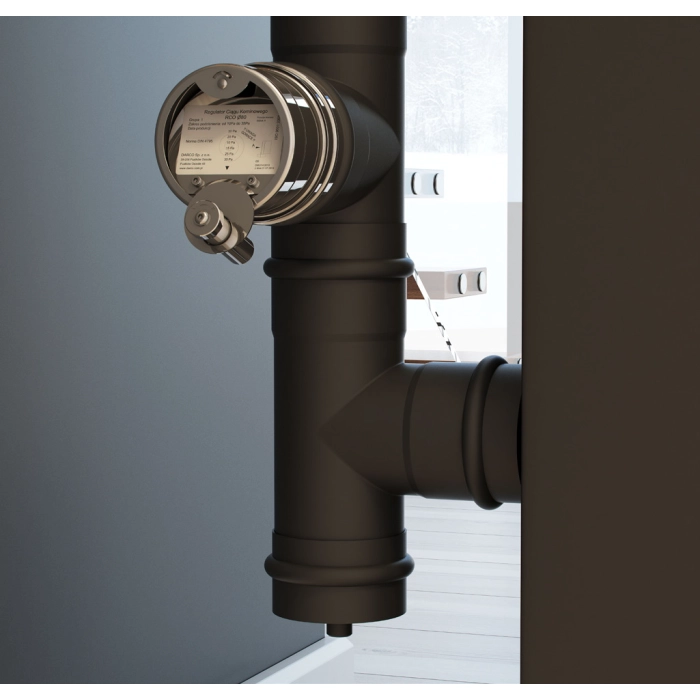

Regulator przeznaczony jest do montażu poprzez wsunięcie króćca regulatora w kielich rury lub trójnika instalacji spalinowej i zabezpieczenie za pomocą opaski zaciskowej znajdującej się w komplecie.

• na czopuchu łączącym urządzenie grzewcze z kominem
• nad czopuchem instalacji – maksymalna wysokość montażu ok. 2,5 m
• pod czopuchem instalacji – minimalna wysokość montażu ok. 0,4 m

Zalety regulatora ciągu DARCO

• automatyczna stabilizacja ciągu kominowego
• regulacja podciśnienia w zakresie 10–35 Pa
• poprawa stabilności pracy urządzenia grzewczego
• ograniczenie negatywnego wpływu zbyt dużego ciągu kominowego
• prosty montaż w instalacji spalinowej
• konstrukcja z blachy kwasoodpornej (stal nierdzewna 1.4301)
• zabezpieczenie umożliwiające zamknięcie dopływu powietrza w przypadku pożaru sadzy w kominie
• zgodność z normą PN-EN 16475-3
• opaska zaciskowa w komplecie

Parametry techniczne

• Model: RCO-80/100
• Średnica przyłącza: 101 mm
• Grupa: 5
• Zakres regulacji podciśnienia: 10–35 Pa
• Maksymalna temperatura spalin: 400°C
• Materiał: blacha kwasoodporna (stal nierdzewna 1.4301)
• Norma: PN-EN 16475-3
• Waga: 0,35 kg
• Opaska zaciskowa: w komplecie

Parametry dla komina o wysokości do 20 m

• Maksymalne pole przekroju komina (I i II klasa izolacji): 160 cm²
• Średnica komina o przekroju okrągłym (I i II klasa izolacji): 14 cm
• Maksymalne pole przekroju komina (III klasa izolacji): 220 cm²
• Średnica komina o przekroju okrągłym (III klasa izolacji): 16 cm

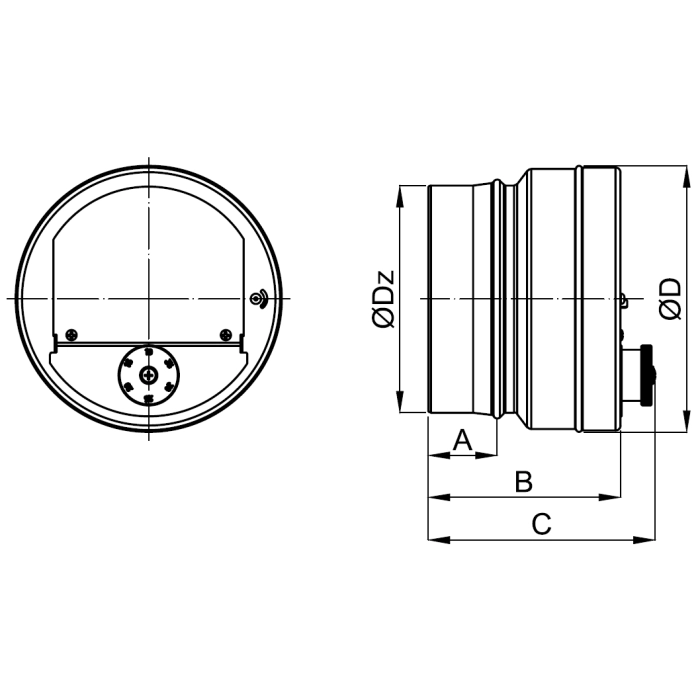

Wymiary regulatora
