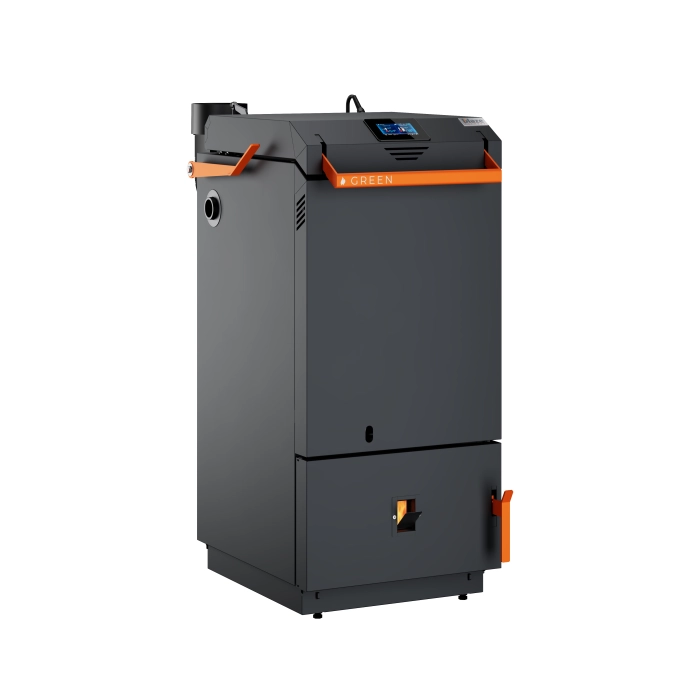

Kocioł BLAZE GREEN 18 kW (8% VAT)

Kocioł zgazowujący drewno BLAZE GREEN 18 18 kW – duża komora 80 l, sonda Lambda i podtrzymanie żaru

BLAZE GREEN 18 to zaawansowany kocioł zgazowujący drewno o mocy regulowanej od 9 do 18 kW. Łączy sondę Lambda, trójkanałowy dopływ powietrza, mechaniczne wykrywanie pozostałej warstwy paliwa, zintegrowaną ochronę powrotu oraz sterownik PLUM ecoMAX960D.

Najważniejszą różnicą względem mniejszego BG10 jest dwukrotnie większa komora załadunkowa 80 l, mieszcząca polana o długości do 33 cm. Większy jednorazowy wsad w połączeniu z odpowiednio dobranym buforem pozwala wyraźnie ograniczyć liczbę wizyt w kotłowni.

Zobacz zasadę obsługi kotła BLAZE GREEN

BLAZE GREEN 18 łączy duży wsad drewna z półautomatycznym prowadzeniem spalania. Materiał producenta pokazuje, jak wygląda załadunek, uruchomienie i codzienna obsługa urządzenia.

Prawdziwe zgazowanie drewna – spalanie gazu, nie całego wsadu naraz

W BLAZE GREEN 18 aktywna pozostaje przede wszystkim dolna warstwa drewna. Przy ograniczonej ilości powietrza pierwotnego paliwo uwalnia gaz drzewny, który przepływa przez promieniową dyszę do ceramicznej komory spalania. Tam zostaje wymieszany z podgrzanym powietrzem wtórnym i dopalony w wysokiej temperaturze.

Dzięki temu cała zawartość 80-litrowej komory nie płonie jednocześnie. Proces może być regulowany w zakresie 9–18 kW, przy zachowaniu wysokiej sprawności i niskich emisji.

Sonda Lambda i trójkanałowy dopływ powietrza

Sonda Lambda mierzy zawartość tlenu resztkowego w spalinach. Sterownik wykorzystuje ten pomiar do ustawiania przesłony, która zmienia proporcje trzech strumieni powietrza:

• powietrza wstępnego suszenia doprowadzanego nad wsad,
• powietrza pierwotnego odpowiedzialnego za zgazowanie dolnej warstwy drewna,
• powietrza wtórnego służącego do dopalania gazu drzewnego w dyszy.

Automatyka nie ogranicza się więc do regulowania obrotów wentylatora. Steruje również miejscem i proporcjami podawania powietrza, dopasowując spalanie do rodzaju drewna i aktualnej fazy cyklu.

Jedno rozpalenie w sezonie

Ruchome ramię w komorze załadunkowej wykrywa moment, w którym drewno wypaliło się do ustawionej warstwy podstawowej. Sterownik wyłącza wtedy ciągłą pracę wentylatora i przechodzi do podtrzymania żaru krótkimi przedmuchami.

Po kolejnym załadunku zachowany żar ponownie rozpala dołożone drewno. Nawet po dłuższej przerwie warstwa węgla drzewnego pozostaje przygotowanym paliwem zapłonowym – wystarczy podpalić na niej papier i dołożyć polana, bez budowania pełnej rozpałki od początku.

Komora załadunkowa 80 l i polana 33 cm

BG18 ma komorę załadunkową o pojemności 80 litrów i otwór 356 × 356 mm. Można w niej układać polana o długości do 330 mm i średnicy do 150 mm. Górne drzwiczki pozwalają wykorzystać dużą część objętości komory bez wciskania drewna przez wąski otwór frontowy.

Masa pełnego wsadu zależy od paliwa. Instrukcja podaje orientacyjnie około 15 kg dla drewna miękkiego, 20 kg dla drewna średniego, 25 kg dla twardego i 33 kg dla brykietów. Przy mocy nominalnej zużycie drewna wynosi około 4,3 kg/h, a normalny czas spalania pełnego wsadu wynosi zwykle 2–6 godzin.

Izolowana komora chroniąca korpus kotła

Komora załadunkowa jest oddzielona od bezpośredniego chłodzenia wodą i zabezpieczona wymiennymi segmentami. Jej wyższa temperatura ogranicza skraplanie kwaśnych produktów zgazowania oraz osadzanie smoły na ścianach. Rozwiązanie chroni korpus kotła i poprawia warunki przygotowania drewna do zgazowania.

Zintegrowana ochrona powrotu

Wbudowany termostat mieszający oraz wewnętrzny układ kanałów utrzymują wymiennik powyżej temperatury kondensacji spalin. W typowym połączeniu kotła z buforem system zastępuje Laddomat lub zewnętrzny zawór ochrony powrotu, upraszczając obieg kotłowy i ograniczając liczbę dodatkowych elementów.

Przy odpowiednim ustawieniu bufora BG18 może zostać połączony w układzie grawitacyjnym. Instrukcja określa dla takiego rozwiązania między innymi rury miedziane 42 mm lub stalowe G 6/4" oraz minimalną wysokość wejścia do bufora 160 cm od podłogi.

Bufor 2000 l i dobór nastawiony na rzadszą obsługę

W przypadku BLAZE GREEN kocioł, pojemność komory i bufor dobiera się jako jeden system. Większy model z większym buforem może być świadomym wyborem również do budynku o mniejszym zapotrzebowaniu, gdy priorytetem są większe jednorazowe wsady i rzadsze wizyty w kotłowni.

Dla BG18 aktualna instrukcja podaje:

• minimum 750 l przy opalaniu drewnem miękkim,
• minimum 1250 l przy opalaniu drewnem twardym,
• zalecaną pojemność 2000 l.

Jeżeli moc kotła wyraźnie przekracza straty ciepła budynku, pojemność bufora powinna zostać proporcjonalnie zwiększona. Większy zbiornik wybiera się również wtedy, gdy oczekiwane odstępy między uzupełnianiem drewna przekraczają 12 godzin. Przy połączeniu grawitacyjnym wartość minimalną należy zwiększyć o 10–20%.

Certyfikowana regulacja mocy 9–18 kW

Użytkownik może ustawić wymaganą moc od 50 do 100%. Wentylator wyciągowy i dopływ powietrza są regulowane tak, aby wydłużyć cykl spalania bez zwykłego tłumienia ognia. BG18 osiąga sprawność 91,5% przy mocy nominalnej i 92,5% przy mocy minimalnej.

Mechaniczne turbulatory

W tylnym wymienniku rurowym znajdują się ruchome turbulatory. Zewnętrzna dźwignia porusza wszystkimi elementami jednocześnie, oczyszczając powierzchnie wymiany ciepła bez demontażu kotła. Regularne używanie dźwigni pomaga utrzymywać niską temperaturę spalin i wysoką sprawność przez cały sezon.

Sterownik PLUM ecoMAX960D

Standardowa automatyka może sterować:

• pracą wentylatora i procesem spalania z sondą Lambda,
• pompą kotłową,
• zasobnikiem ciepłej wody użytkowej,
• dwoma obiegami grzewczymi z pompami i zaworami mieszającymi,
• ładowaniem bufora na podstawie czujnika górnego i dolnego.

Po zastosowaniu modułu rozszerzeń można sterować kolejnymi dwoma obiegami. Opcjonalny ecoNET umożliwia zdalne monitorowanie kotła i instalacji oraz wsparcie serwisowe przez Internet.

Możliwość późniejszej rozbudowy o pellet

BLAZE GREEN 18 jest przygotowany do późniejszej konwersji na kocioł kombinowany BLAZE GREEN COMBI. Rozbudowa obejmuje dolne drzwiczki z otworem, obrotowy palnik pelletowy oraz moduł sterujący. Po wypaleniu drewna wersja kombinowana może automatycznie kontynuować ogrzewanie pelletem.

Jest to rozwiązanie opcjonalne i nie wchodzi w skład standardowego wyposażenia kotła BLAZE GREEN 18, ale pozwala zabezpieczyć przyszłą możliwość zwiększenia automatyzacji ogrzewania bez wymiany całego kotła.

BLAZE GREEN 18 a typowy prostszy kocioł zgazowujący

Porównanie ma charakter funkcjonalny. Wyposażenie innych kotłów zależy od producenta i konkretnego modelu.

Paliwo i eksploatacja

Zalecanym paliwem jest drewno kawałkowe o zawartości wody do 20%, wartości opałowej co najmniej 14 MJ/kg, długości do 330 mm i średnicy do 150 mm. Popiół z pochyłego dna komory załadunkowej zsuwa się do dolnej komory spalania, skąd jest okresowo usuwany.

Mechaniczne turbulatory eliminują ręczne wyjmowanie elementów tylnego wymiennika, ale kocioł nadal wymaga okresowego czyszczenia komory spalania, przestrzeni pod wymiennikiem oraz usuwania zgromadzonego popiołu.

Dobór, montaż, uruchomienie i serwis z Warmes

W BLAZE GREEN 18 dobieramy jako jeden system kocioł, bufor, obieg kotłowy, komin, zabezpieczenia i sterowanie odbiornikami. Po montażu wykonujemy autoryzowane pierwsze uruchomienie, konfigurację sondy Lambda oraz automatyki, kontrolę spalania i szkolenie użytkownika.

BLAZE HARMONY udziela 7 lat gwarancji na część ciśnieniową kotła, 2 lata na pozostałe komponenty i 1 rok na części eksploatacyjne, zgodnie z warunkami producenta. Gwarancja wymaga prawidłowego montażu, uruchomienia przez autoryzowaną firmę i eksploatacji zgodnej z instrukcją.
